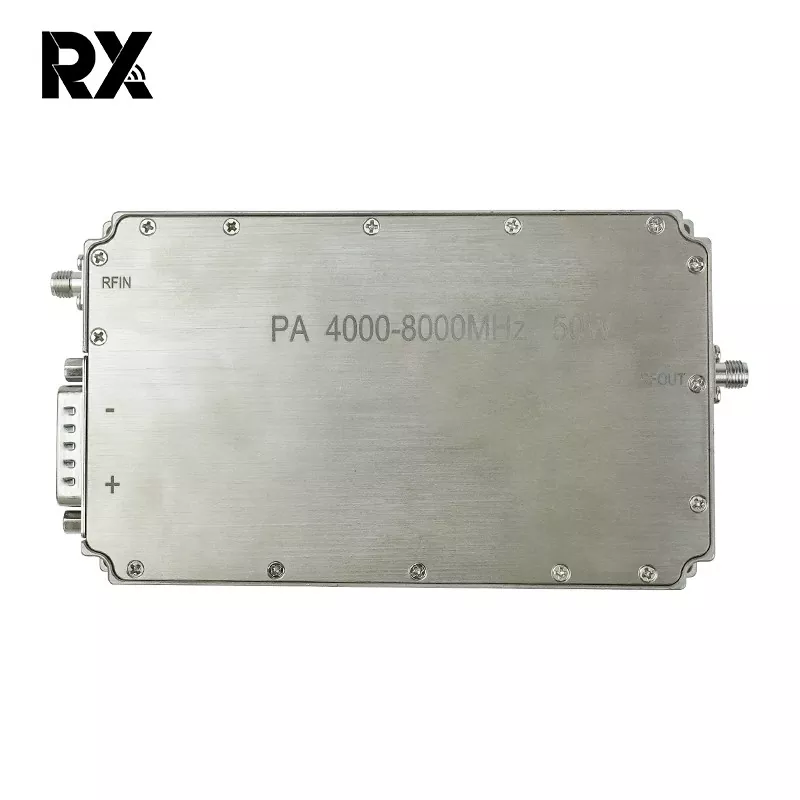

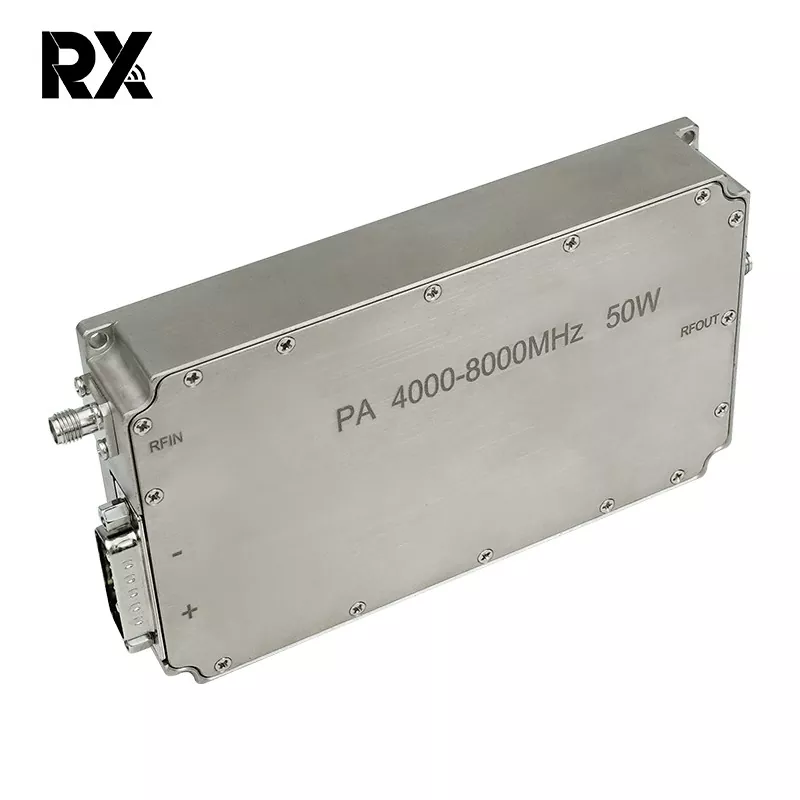

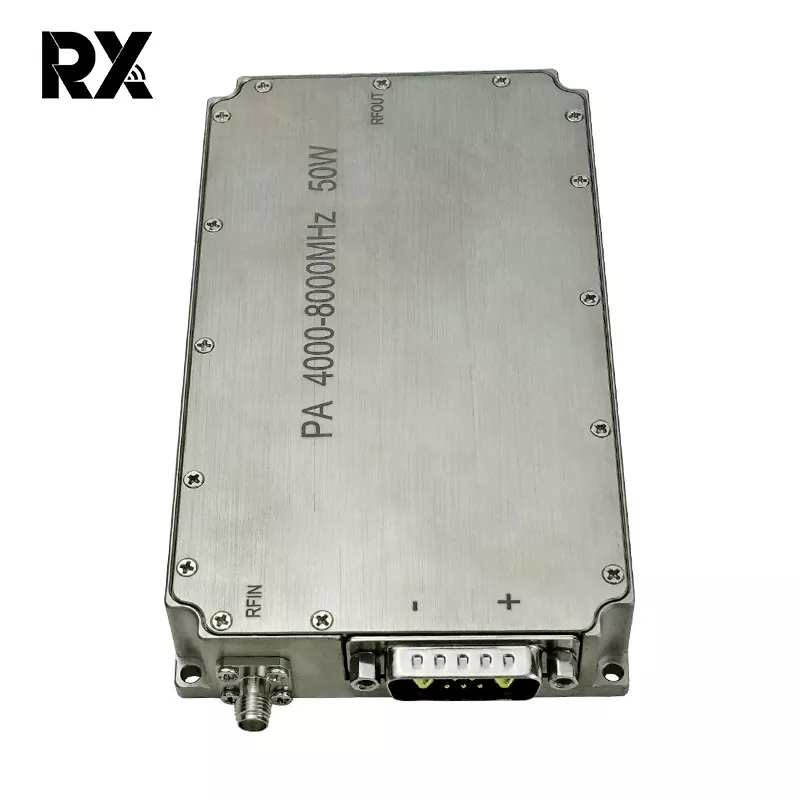

الٹرا وائیڈ بینڈ C-Band 4-8 GHz 50W پاور ایمپلیفائر RF سسٹم

یہ 50W براڈ بینڈ پاور ایمپلیفائر ایک اعلی کارکردگی کا RF ماڈیول ہے جو ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جس میں 4GHz سے 8GHz فریکوئنسی رینج میں مضبوط آؤٹ پٹ پاور کی ضرورت ہوتی ہے۔ اعلی درجے کی GaN (Gallium Nitride) ٹکنالوجی کا استعمال کرتے ہوئے، یہ ایک وسیع فوری بینڈوتھ پر اعلی طاقت کی کثافت، بہترین کارکردگی، اور قابل اعتماد خطوط فراہم کرتا ہے۔ ایمپلیفائر کو استحکام، استحکام، اور مطالبہ ماحول میں مستقل کارکردگی کے لیے بنایا گیا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

کلیدی خصوصیات

براڈ بینڈ پرفارمنس: بینڈ سوئچنگ کی ضرورت کے بغیر پورے 4GHz سے 8GHz (C-Band) سپیکٹرم میں بغیر کسی رکاوٹ کے کام کرتا ہے۔

ہائی آؤٹ پٹ پاور: پورے بینڈ میں کم از کم 50 واٹ (47dBm) کی ایک عام سیر شدہ آؤٹ پٹ پاور فراہم کرتا ہے۔

زیادہ فائدہ: 50dB (کم سے کم) کا ایک عام چھوٹا سگنل حاصل کرتا ہے، جس سے کم طاقت والے ذرائع سے مؤثر سگنل کی افزائش کو یقینی بنایا جاتا ہے۔

بہترین گین فلیٹنس: یکساں کارکردگی کے لیے پوری فریکوئنسی رینج پر عام طور پر ±1.5dB کی اعلیٰ گین فلیٹنس کو برقرار رکھتا ہے۔

اعلی کارکردگی: اعلی کارکردگی کے ڈیزائن کو شامل کرتا ہے، عام طور پر 30% پاور ایڈیڈ ایفیشنسی (PAE) حاصل کرتا ہے، تھرمل بوجھ اور DC بجلی کی کھپت کو کم کرتا ہے۔

مضبوط لکیری کارکردگی: اعلی 1dB کمپریشن پوائنٹ (OP1dB) عام طور پر > 47dBm پیش کرتا ہے، مختلف ماڈیولیشن اسکیموں کے لیے لکیری اور سیر شدہ امپلیفیکیشن دونوں کو سپورٹ کرتا ہے۔

انٹیگریٹڈ پروٹیکشن اینڈ کنٹرول: جامع حفاظتی خصوصیات پر مشتمل ہے: ریورس وولٹیج پروٹیکشن، اوور ٹمپریچر شٹ ڈاؤن، اور آؤٹ پٹ اوورلوڈ / VSWR پروٹیکشن۔ تعصب کنٹرول، فعال/غیر فعال (TTL) اور اسٹیٹس مانیٹرنگ کے لیے معیاری اینالاگ انٹرفیس۔

تھرمل مینجمنٹ: ایک موثر بیس پلیٹ کولنگ سسٹم کے ساتھ ڈیزائن کیا گیا ہے تاکہ مکمل بوجھ کے حالات میں قابل اعتماد آپریشن کو یقینی بنایا جا سکے۔ آپریشنل کیس درجہ حرارت کی حد: -40 ° C سے +85 ° C۔

ناہموار تعمیر: اعلیٰ تحفظ اور ماحولیاتی لچک کے لیے ایک مضبوط، ہرمیٹک طور پر مہر بند دھاتی پیکج میں رکھا گیا ہے، جو فوجی، ایرو اسپیس اور صنعتی استعمال کے لیے موزوں ہے۔

نہیں	تفصیل	علامت	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ	تبصرہ
1۔	آپریٹنگ فریکوئنسی	بی ڈبلیو	4000		8000	میگاہرٹز
2.	ان پٹ پاور	پن		0		ڈی بی ایم
3.	آؤٹ پٹ پاور CW	Psat	47	48.5	49.5	ڈی بی ایم	مسلسل لہر
4.	پاور گین	جی پی	47		49.5	ڈی بی ایم	@ پن=0 dBm
5۔	پاور گین فلیٹنس	△ جی پی		±1.5		ڈی بی	@ پن=0 dBm
6۔	Small SignalGain	G	49	50.5	52	ڈی بی	@ پن=-5dBm
7۔	چھوٹے سگنل گین فلیٹنس	△ جی		±2		ڈی بی	@ پن=-5dBm
8۔	ان پٹ ریٹرن نقصان	ایس 11		-15		ڈی بی
9.	آپریٹنگ وولٹیج	وی ڈی سی	28	28	32	V
10۔	موجودہ کھپت	A		6	8	A	@ پاؤٹ=50~90W
11۔	کام کرنے کا درجہ حرارت		-40℃~+50℃
12.	آر ایف کنیکٹر ان پٹ		ایس ایم اے، خاتون
13.	آر ایف کنیکٹر آؤٹ پٹ		ایس ایم اے، خاتون
14.	وزن			0.439	0.50	کلو
15۔	لمبائی * چوڑائی * اونچائی		1348022			ملی میٹر
16۔	ان پٹ پاور	پن میکس	-5		5	ڈی بی ایم

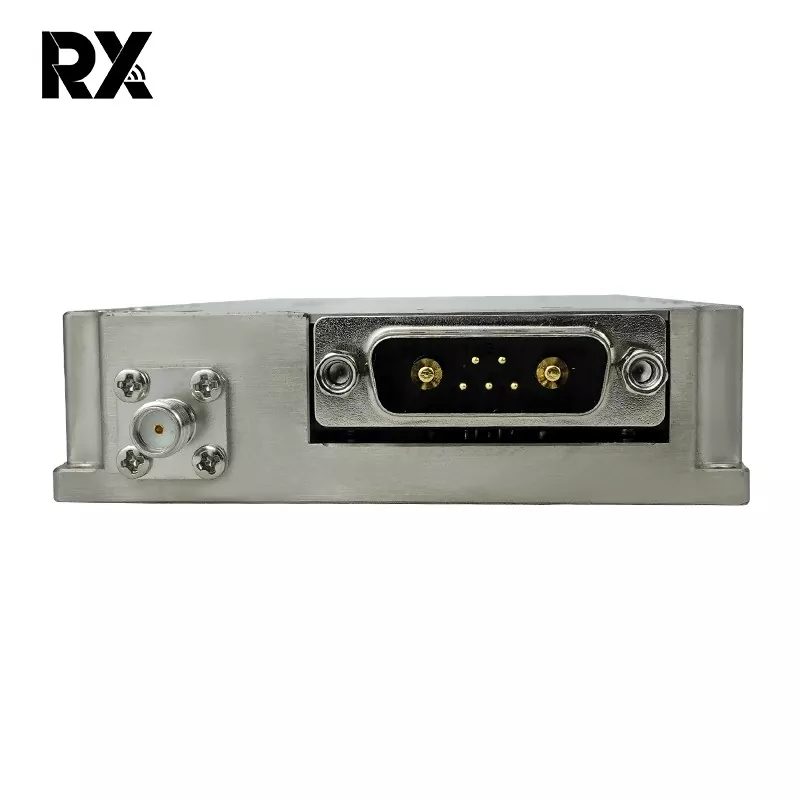

17۔	انٹرفیس کی تعریف (7W2 خواتین)	وی ڈی ڈی	A1	گراؤنڈ
		جی این ڈی	A2	28 وی ڈی سی
		کرنٹ سینس	1	ماڈیول کے کرنٹ @ 100mV/A سے متعلق اینالاگ وولٹیج
		ٹمپ سینس	2	Module’sTemperature@10mV/℃ سے متعلق ینالاگ وولٹیج
		فعال کریں۔	3	یمپلیفائر فعال کریں۔			یمپلیفائر فعال کریں: ٹی ٹی ایل لاجک ہائی (3.3V) (اندرونی طور پر کھینچا ہوا کم)
		جی این ڈی	4	گراؤنڈ
	مجموعی طول و عرض	نوٹ: 1، مجموعی طول و عرض صرف حوالہ کے لیے ہیں؛ 2، گاہک کی ضروریات کے مطابق سائز کو مناسب طریقے سے بڑھایا یا گھٹایا جا سکتا ہے； 3، ان پٹ انٹرفیس، آؤٹ پٹ انٹرفیس اور پاور سپلائی انٹرفیس کی پوزیشنز کو صارفین کی اصل ضروریات کے مطابق تبدیل کیا جا سکتا ہے；
