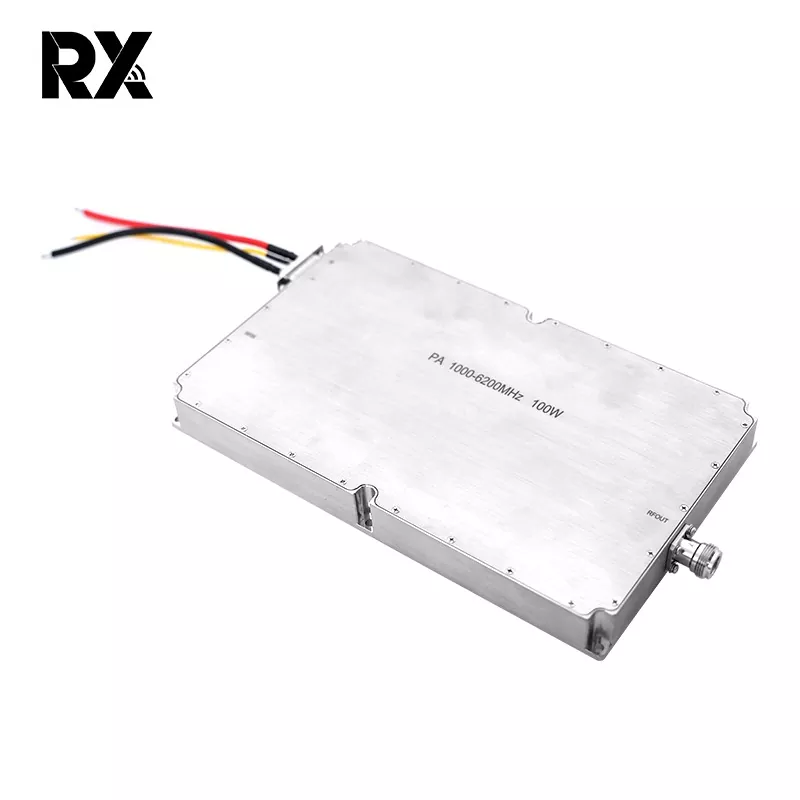

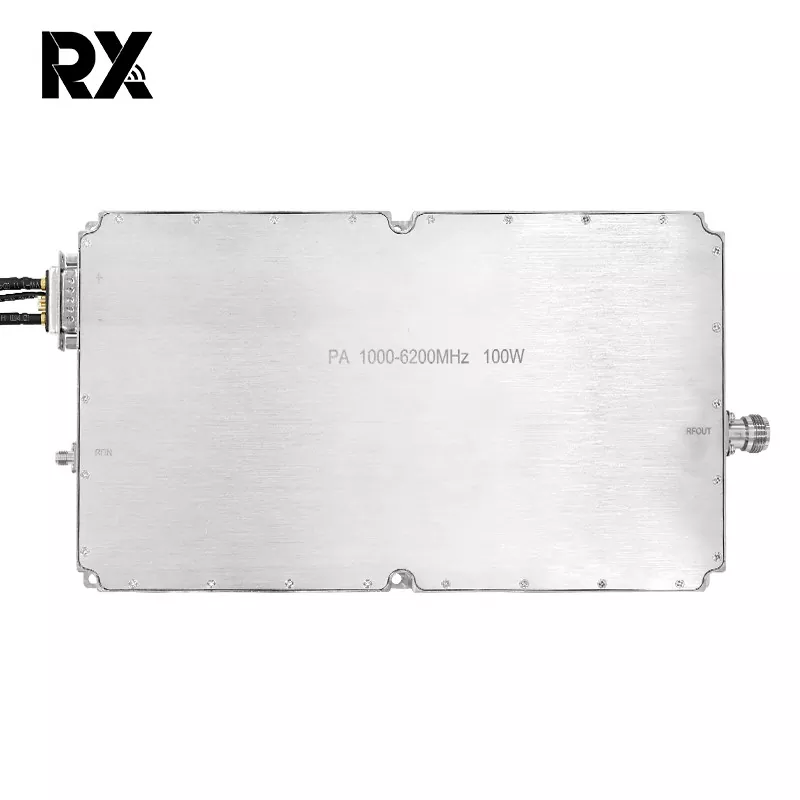

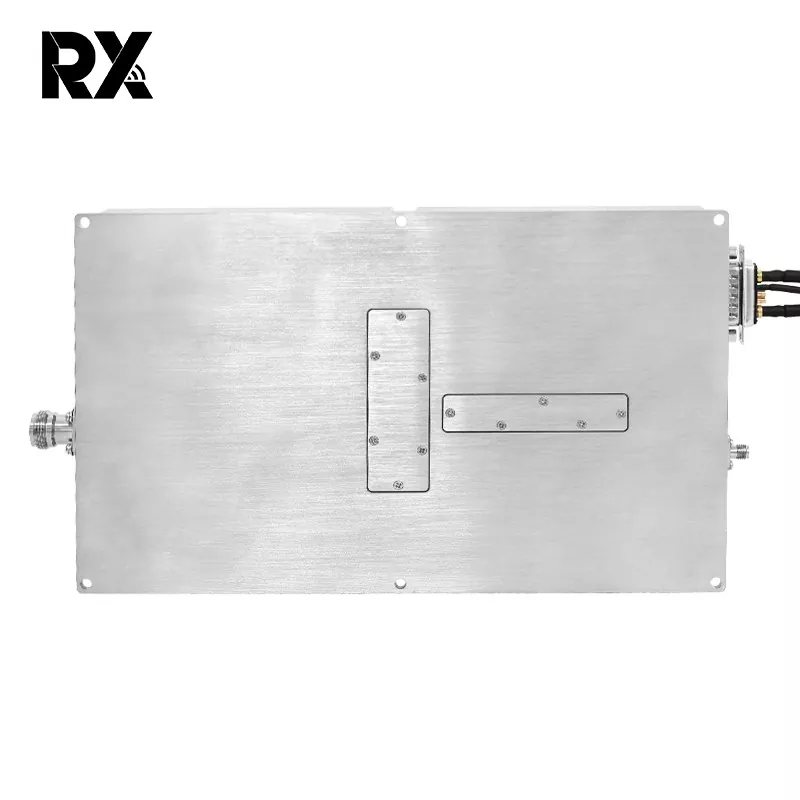

الٹرا وائیڈ بینڈ 1000-6000MHz ہائی پاور 100W پاور ایمپلیفائر

الٹرا وائیڈ بینڈ 1000-6000MHz ہائی پاور 100W پاور ایمپلیفائر ایک RF ماڈیول ہے۔ ایک واحد ماڈیول 1-6 GHz کا احاطہ کر سکتا ہے، روایتی ملٹی بینڈ سوئچنگ سرکٹس کی ضرورت کو ختم کر کے، سسٹم کے سائز اور پیچیدگی کو نمایاں طور پر کم کرتا ہے۔ فریکوئنسی چستی، فریکوئنسی ہاپنگ، یا براڈ بینڈ مداخلت پر مشتمل منظرناموں کے لیے موزوں ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

الٹرا وائیڈ بینڈ 1000-6000MHz ہائی پاور 100W پاور ایمپلیفائر

یہ ماڈیول GaN ٹیکنالوجی کا استعمال کرتا ہے، 100W کے مساوی طاقت پر LDMOS کے مقابلے میں 30% کم گرمی کی کھپت حاصل کرتا ہے، حقیقی اعلیٰ طاقت اور کم گرمی کی کھپت کو حاصل کرتا ہے، اس طرح ماڈیول کی عمر میں توسیع ہوتی ہے۔ مزید برآں، ہم نے سرکٹ بورڈ میں درجہ حرارت کا تحفظ، لوڈ پروٹیکشن، اوور وولٹیج پروٹیکشن، اور اوور ڈرائیو پروٹیکشن شامل کیا ہے، جس سے بیرونی تحفظ کے افعال کی ضرورت کو ختم کیا گیا ہے اور آپریشنل کارکردگی میں بہت اضافہ ہوا ہے۔

روایتی تنگ بینڈ فریکوئنسیوں کے برعکس، الٹرا وائیڈ بینڈ (1000-6000MHz) اپنے الٹرا وائیڈ بینڈ، ہائی پاور، اعلی قابل اعتماد خصوصیات کو حاصل کرنے کے لیے اعلی تکنیکی اور اجزاء کے معیار کا مطالبہ کرتا ہے۔ الٹرا وائیڈ بینڈ 1000-6000MHz 100W پاور ایمپلیفائر نے جدید ملٹی بینڈ کمیونیکیشنز، EMC ٹیسٹنگ، الیکٹرانک وارفیئر، اور اینٹی ڈرون سسٹمز میں شاندار کارکردگی کا مظاہرہ کیا ہے۔

1000-6200MHz100W پاور ایمپلیفائر کی تفصیلات (TC=25℃)

نہیں	تفصیل	علامت	کم از کم	ٹائپ کریں۔		زیادہ سے زیادہ	یونٹ	تبصرہ
1۔	آپریٹنگ فریکوئنسی	بی ڈبلیو	1000			6200	میگاہرٹز
2.	ان پٹ پاور	پن		2			ڈی بی ایم
3.	آؤٹ پٹ پاور CW	Psat	50.5	51		52.5	ڈی بی ایم	مسلسل لہر
4.	پاور گین	جی پی	48.5	49		50.5	ڈی بی ایم	@ پن=2 dBm
5۔	پاور گین فلیٹنس	△ جی پی		±1.5			ڈی بی	@ پن=2 dBm
6۔	ان پٹ ریٹرن نقصان	ایس 11		-15			ڈی بی
7۔	آپریٹنگ وولٹیج	وی ڈی سی	28	28		32	V
8۔	موجودہ کھپت	A		17		21.5	A	@ پاؤٹ=110~180W
9.	آر ایف کنیکٹر ان پٹ		ایس ایم اے، خاتون

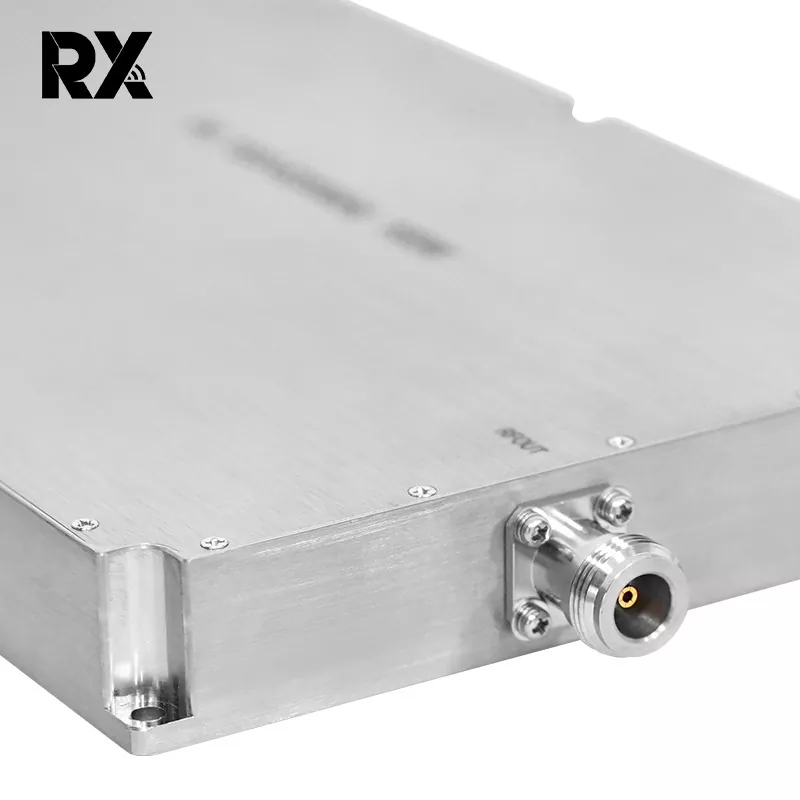

10۔	آر ایف کنیکٹر آؤٹ پٹ		ن، خاتون
11۔	وزن			1.9		2	کلو
12.	لمبائی * چوڑائی * اونچائی		25015025			ملی میٹر
13.	زیادہ سے زیادہ ان پٹ پاور	پن میکس	≤10			ڈی بی ایم

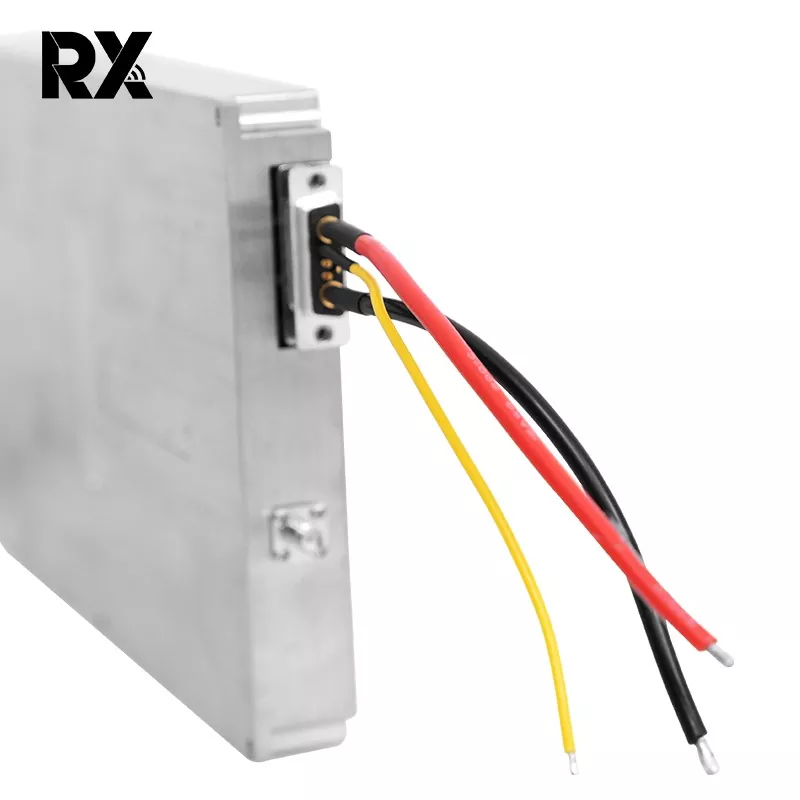

14.	انٹرفیس کی تعریف (7W2 خواتین)	وی ڈی ڈی	A1		28 وی ڈی سی
		جی این ڈی	A2		گراؤنڈ
		اوورکرنٹ تحفظ	2		عام آپریشن: 0V اوورکرنٹ تحفظ:+5V			اوورکرنٹ تحفظ@25A
		زیادہ درجہ حرارت سے تحفظ	2		عام آپریشن: 0V زیادہ درجہ حرارت سے تحفظ:+5V			حد سے زیادہ درجہ حرارت
		فعال کریں۔	3		5V~Vdd:ON 0V: بند			تحفظ @ 100℃
		جی این ڈی	4		گراؤنڈ
		ریاست	5		عام آپریشن: 0V ریاستی تحفظ:+5V
