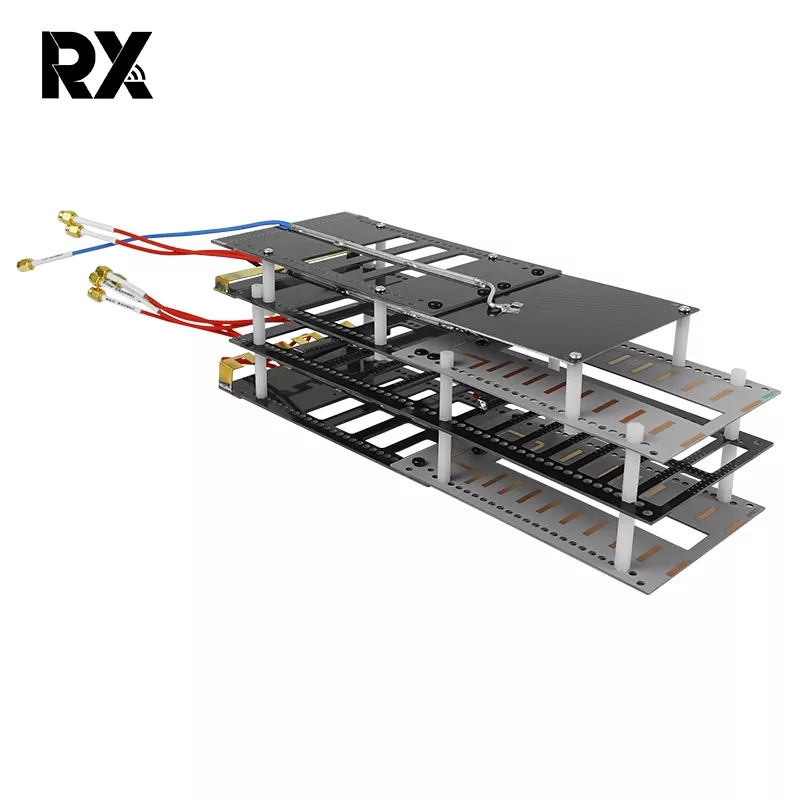

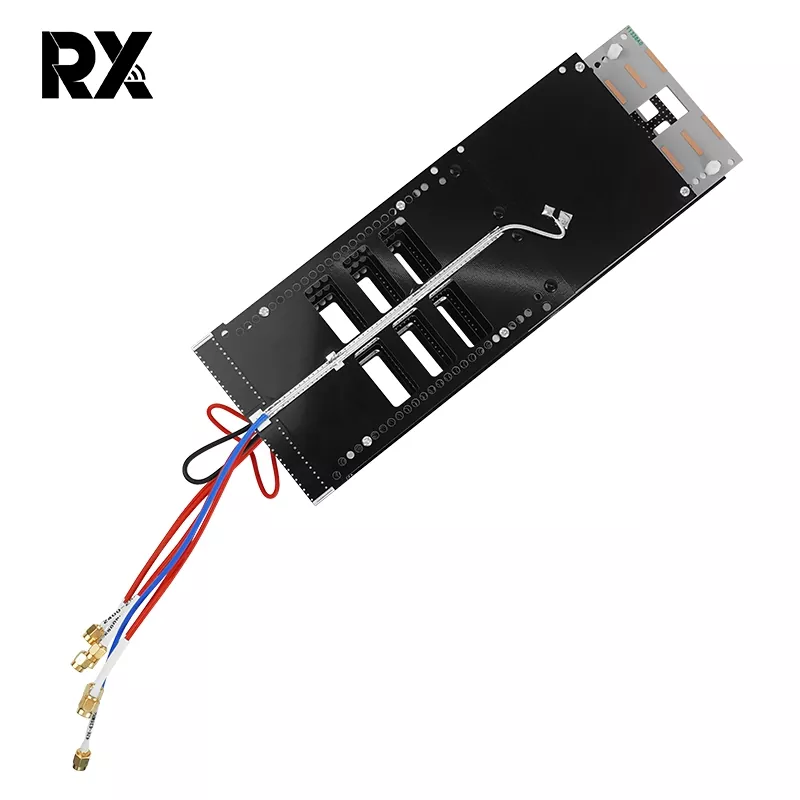

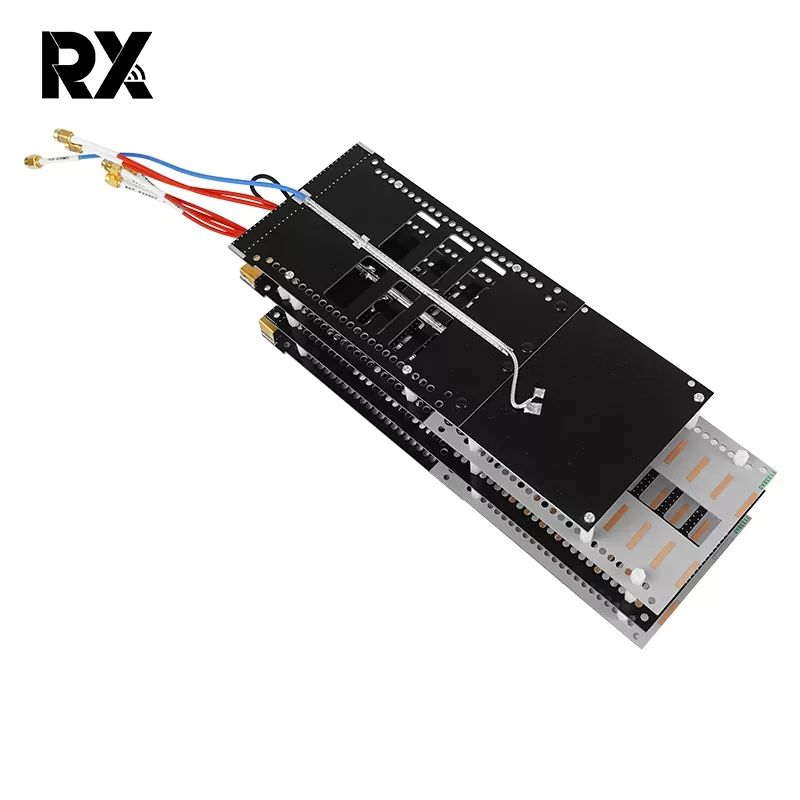

ہائی گین 7 بینڈ کا مجموعہ پی سی بی اینٹینا

The High Gain 7-Band Combination PCB اینٹینا ایک اختراعی اینٹینا ہے جو TeXin کمپنی کی طرف سے اعلیٰ کارکردگی کے ساتھ جدید ٹیکنالوجی کو یکجا کرتا ہے۔ یہ ایک پی سی بی بورڈ پر سات مختلف کمیونیکیشن بینڈز کو مربوط کرتا ہے، موثر ملٹی بینڈ کمیونیکیشن کا احساس کرتے ہوئے، اور اعلی فوائد کی خصوصیات کے ساتھ، یہ مختلف وائرلیس کمیونیکیشن ڈیوائسز کے لیے مستحکم اور طاقتور سگنل سپورٹ فراہم کر سکتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ہائی گین 7-بینڈ کا امتزاج پی سی بی اینٹینا کی تیاری کا عمل نسبتاً پختہ ہے، سخت معیار کی جانچ اور تصدیق کے بعد، اعلی وشوسنییتا اور استحکام کے ساتھ۔ مختلف قسم کے پیچیدہ ماحولیاتی حالات میں، جیسے اعلی درجہ حرارت، کم درجہ حرارت، نمی، وغیرہ، مواصلات کے تسلسل اور استحکام کو یقینی بنانے کے لیے اچھی کام کی کارکردگی کو برقرار رکھ سکتے ہیں۔

اس کے علاوہ، ہائی گین 7 بینڈ کمبی نیشن پی سی بی اینٹینا وسیع کوریج کے ساتھ سات مختلف کمیونیکیشن فریکوئنسی بینڈز کو سپورٹ کر سکتا ہے، جس میں عام طور پر استعمال ہونے والے موبائل کمیونیکیشن فریکوئنسی بینڈز (مثلاً 2G، 3G، 4G، 5G) کے ساتھ ساتھ IoT کا حصہ اور ان تک محدود نہیں۔ نجی نیٹ ورک فریکوئنسی بینڈ

تصریح کا ہائی گین 7 بینڈ کمبی نیشن پی سی بی اینٹینا

کارکردگی کا پیرامیٹر
قسم	تعدد (اپنی مرضی کے مطابق)	حاصل کرنا	وی ایس ڈبلیو آر	افقی بیم کی چوڑائی	عمودی بیم کی چوڑائی

433MHz	428-438 میگاہرٹز	1 ڈی بی آئی	≤1.5	75-90º	68-80º
900MHz	803-930 میگاہرٹز	5 ڈی بی آئی		72-88º	57-74º
1.2 جی	1160-1280 میگاہرٹز	8 ڈی بی آئی		62-75º	55-68º
1.4/1.5/1.6G	1160-1620 میگاہرٹز	8 ڈی بی آئی		55-75º	52-68º
2.4G	2400-2500 میگاہرٹز	16 ڈی بی آئی		48-58º	27-38º
5.2 جی	5100-5350 میگاہرٹز	17 ڈی بی آئی		35-45º	27-38º
5.8 جی	5700-5900 میگاہرٹز	17 ڈی بی آئی		35-45º	27-38º

سامنے سے پیچھے کا تناسب		≥18 ڈی بی
ان پٹ رکاوٹ		50Ω
زیادہ سے زیادہ ان پٹ		50W
ان پٹ کنیکٹر کی قسم		086 کیبل 7pcs*SMS-J

مکینیکل پیرامیٹر

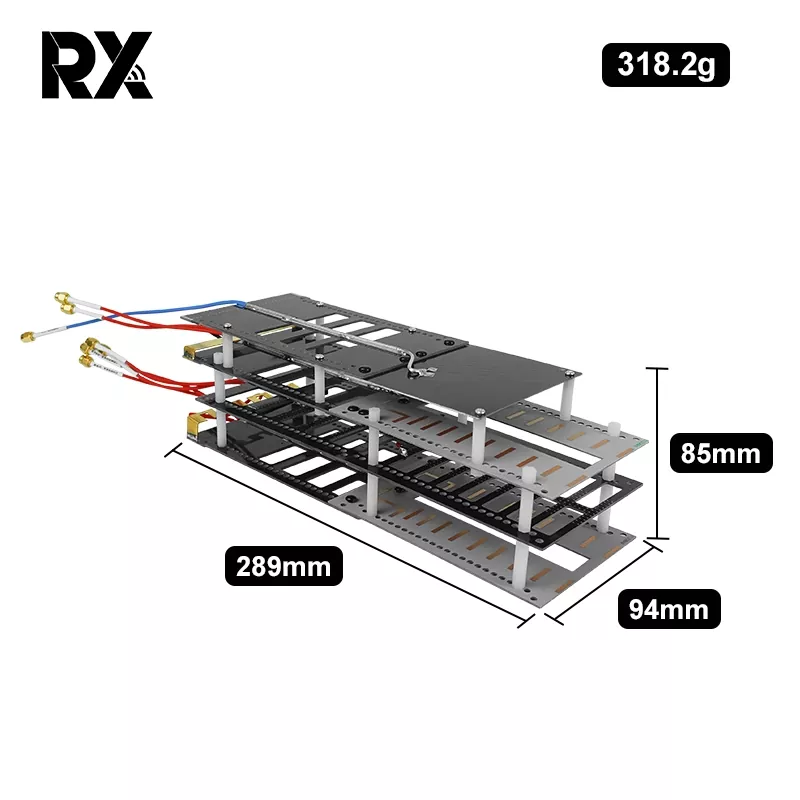

طول و عرض (LWH)		28497.560mm
اینٹینا وزن (کلوگرام)		0.35 کلوگرام
کام کی نمی (%)		10% - 95%
سطح کا رنگ		سیاہ اور سرمئی رنگ
کام کا درجہ حرارت (ºC)		-40～65º
