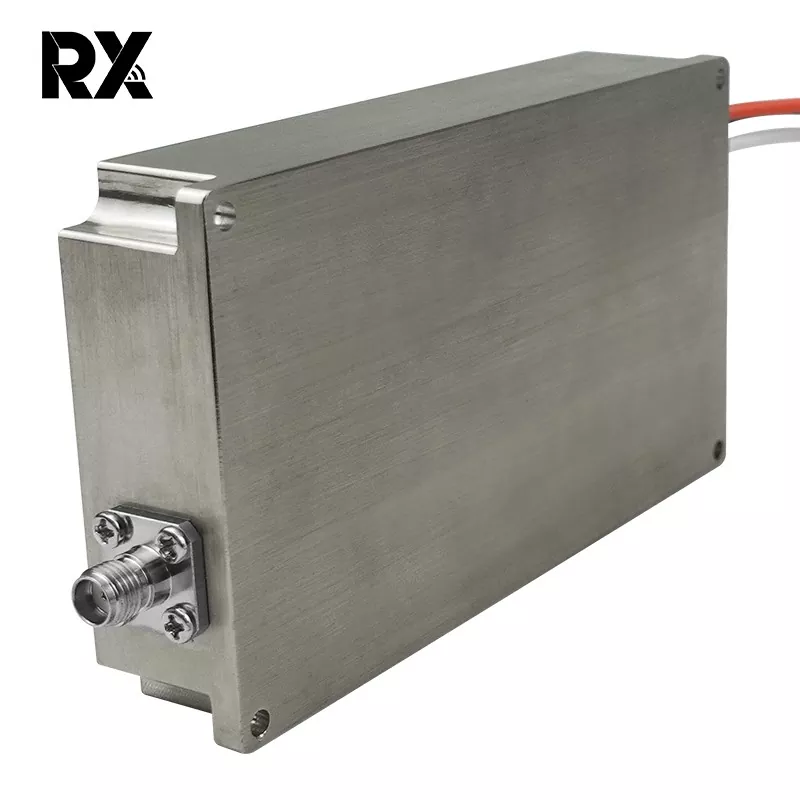

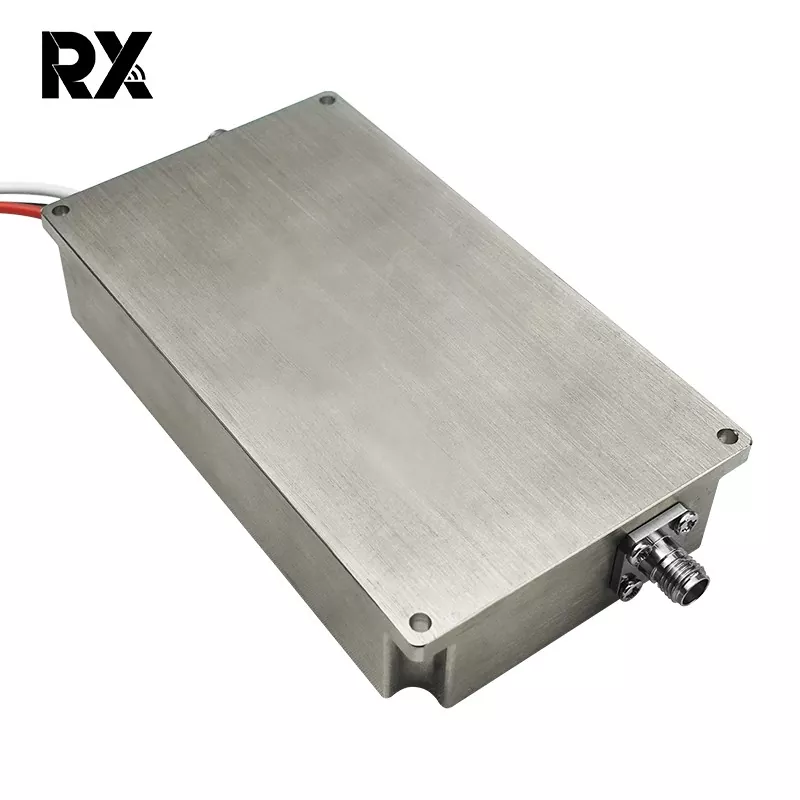

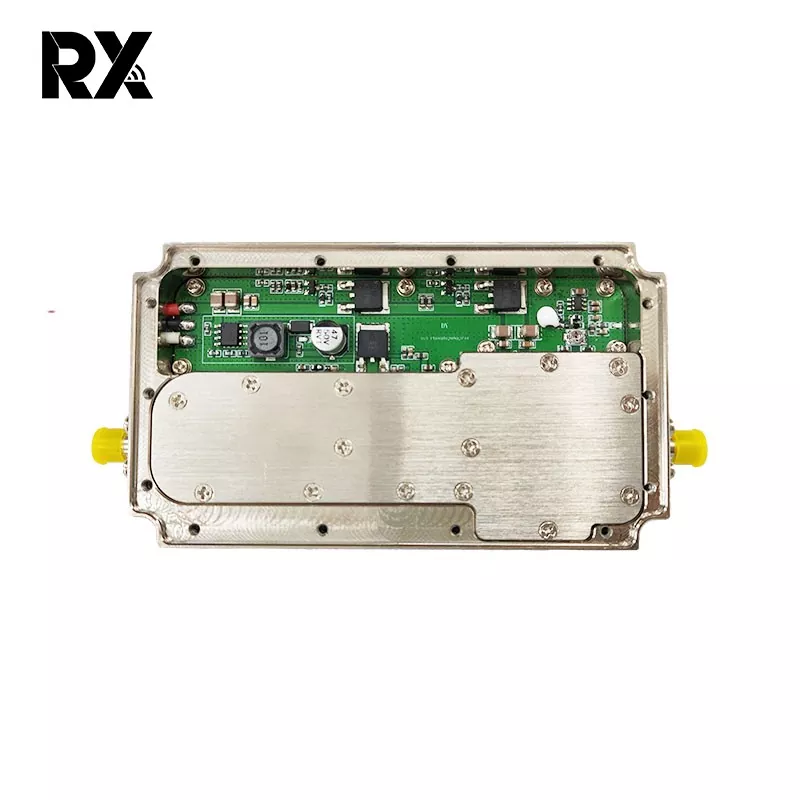

20W 500-7300MHz الٹرا وائیڈ بینڈ پاور ایمپلیفائر

نہیں

تفصیل

علامت

کم از کم

ٹائپ کریں۔

زیادہ سے زیادہ

یونٹ

تبصرہ

1۔

آپریٹنگ فریکوئنسی

بی ڈبلیو

500

7300

میگاہرٹز

2.

ان پٹ پاور

پن

0

ڈی بی ایم

3.

آؤٹ پٹ پاور CW

Psat

42.5

43

44

ڈی بی ایم

مسلسل لہر

4.

پاور گین

جی پی

43

ڈی بی ایم

@ پن=0 dBm

5۔

پاور گین فلیٹنس

△ جی پی

±1.5

ڈی بی

@ پن=0 dBm

6۔

ان پٹ ریٹرن نقصان

ایس 11

-15

ڈی بی

7۔

آپریٹنگ وولٹیج

وی ڈی سی

24

30

36

V

8۔

موجودہ کھپت

A

2

3

A

@ پاؤٹ=10~15W

9.

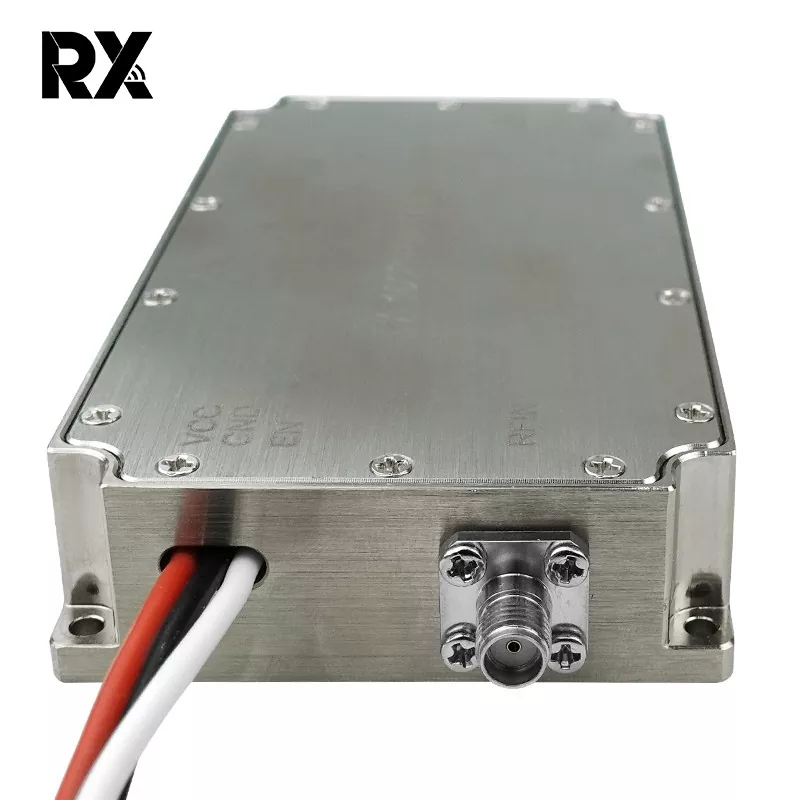

آر ایف کنیکٹر ان پٹ

ایس ایم اے، خاتون

10۔

آر ایف کنیکٹر آؤٹ پٹ

ایس ایم اے، خاتون

11۔

وزن

0.278

0.3

کلو

12.

لمبائی * چوڑائی * اونچائی

105*60*20

ملی میٹر

13.

زیادہ سے زیادہ ان پٹ پاور

پن میکس

≤10

ڈی بی ایم

14.

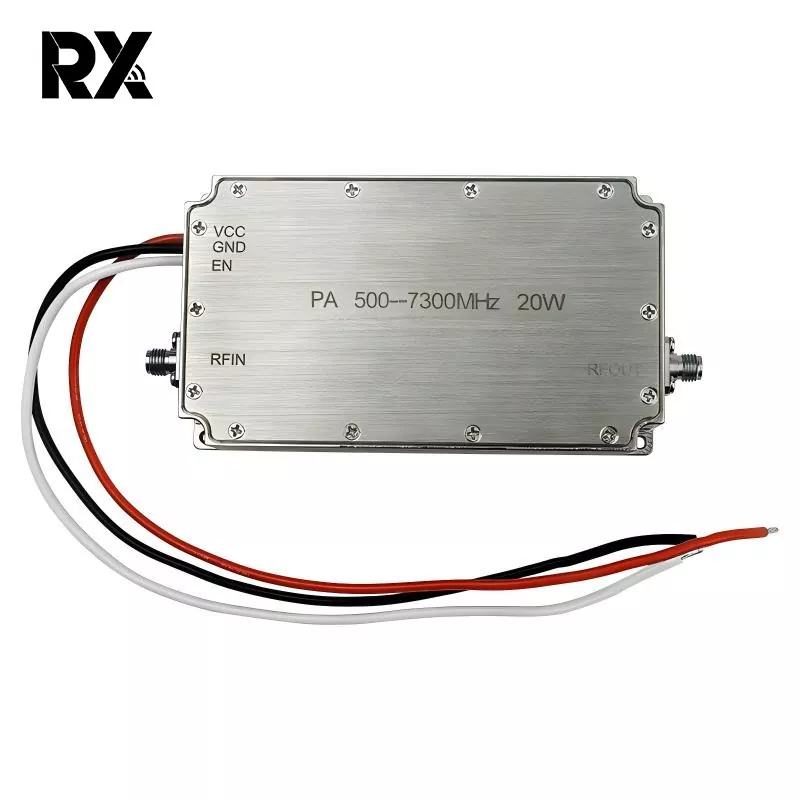

انٹرفیس کی تعریف

وی ڈی ڈی

A1

24 وی ڈی سی

جی این ڈی

A2

گراؤنڈ

فعال کریں۔

1

5V~Vdd:ON

0V: بند

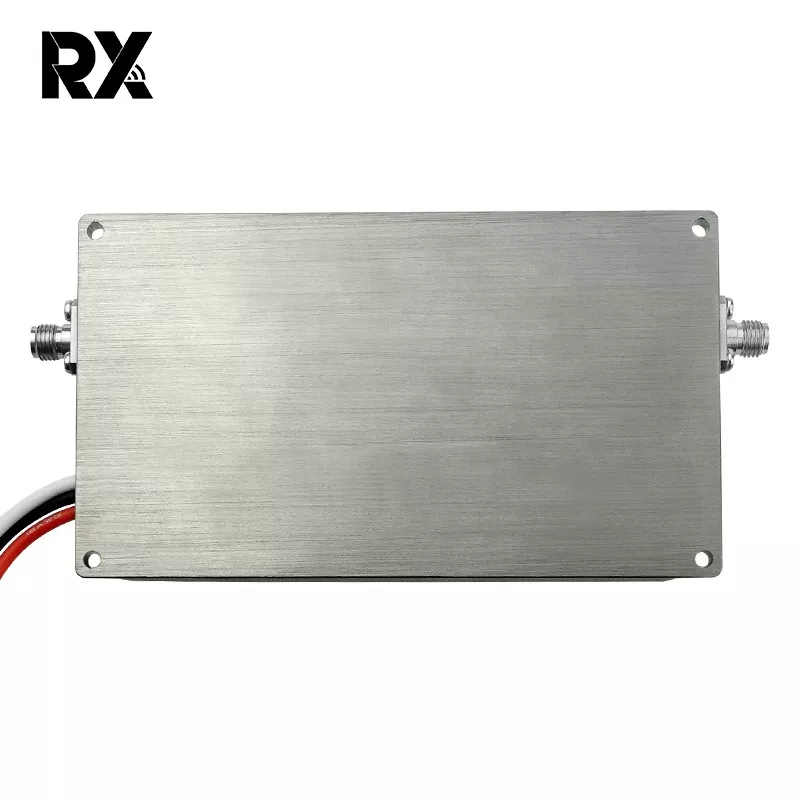

مجموعی طول و عرض

نوٹ:

1، مجموعی طول و عرض صرف حوالہ کے لیے ہیں؛

2، گاہک کی ضروریات کے مطابق سائز کو مناسب طریقے سے بڑھایا یا گھٹایا جا سکتا ہے；

3، ان پٹ انٹرفیس، آؤٹ پٹ انٹرفیس اور پاور سپلائی انٹرفیس کی پوزیشنز کو صارفین کی اصل ضروریات کے مطابق تبدیل کیا جا سکتا ہے；

مجموعی طول و عرض

تعدد

ان پٹ

24V

30V

36V

(MHz)

(dBm)

پاؤٹ (dBm)

I(A)

η(%)

پاؤٹ (dBm)

I(A)

η(%)

پاؤٹ (dBm)

I(A)

η(%)

500

0

39.8

1.37

29.04%

41.39

1.58

29.06%

42.6

1.74

34.86%

600

0

40.9

1.3

39.43%

42.65

1.52

40.37%

43.95

1.78

46.50%

700

0

40.99

1.33

39.35%

42.89

1.55

41.84%

44.1

1.85

46.31%

800

0

41.3

1.4

40.15%

43.23

1.62

43.29%

44.7

1.79

54.96%

900

0

41.4

1.5

38.34%

43.35

1.71

42.16%

44.85

1.91

53.31%

1000

0

41.4

1.52

37.84%

43.38

1.74

41.72%

44.87

1.94

52.73%

1100

0

41.8

1.62

38.93%

43.67

1.84

42.18%

45

2.02

52.18%

1200

0

41.88

171

0.38%

43.6

1.92

39.77%

44.75

2.07

48.07%

1300

0

41.8

1.75

36.04%

43.52

1.98

37.86%

44.66

2.136

45.63%

1400

0

41.76

1.69

36.97%

43.43

1.9

38.65%

44.63

2.059

47.01%

1500

0

41.65

1.66

36.70%

43.23

1.85

37.91%

44.31

1.97

45.65%

1600

0

42

1.71

38.62%

43.61

1.92

39.86%

44.6

2.038

47.17%

1700

0

41.88

1.73

37.13%

43.45

1.95

37.83%

44.4

2.06

44.57%

1800

0

41.75

1.73

36.04%

43.34

1.98

36.33%

44.33

2.1

43.02%

1900

0

42

1.74

37.95%

43.57

1.95

38.89%

44.6

2.1

45.78%

2000

0

42.3

1.81

39.09%

43.96

2.06

40.27%

44.89

2.26

45.47%

2100

0

42.4

1.83

39.57%

44

2.11

39.68%

44.93

2.33

44.52%

2200

0

42.3

1.78

39.75%

43.84

2

40.35%

44.82

2.24

45.15%

2300

0

42.4

1.88

38.52%

43.96

2.02

41.07%

44.88

2.22

46.19%

2400

0

42.4

2

36.20%

44

2.16

38.76%

44.69

2.39

41.07%

2500

0

42.4

2.12

34.15%

43.9

2.38

34.38%

44.56

2.7

35.28%

2600

0

42.2

2.15

32.16%

43.6

2.39

31.95%

44.1

3

28.56%

2700

0

42.3

2.15

32.91%

43.94

2.72

30.36%

44.7

3.16

31.13%

2800

0

42.2

2.04

33.90%

43.96

2.55

32.53%

44.83

2.96

34.24%

2900

0

41.9

1.99

32.43%

43.71

2.39

32.77%

44.68

2.7

36.27%

3000

0

42.2

1.94

35.64%

43.97

2.25

36.96%

45.11

2.46

43.95%

3100

0

41.85

1.97

32.38%

43.66

2.17

35.68%

44.68

2.29

42.76%

3200

0

41.95

2

32.64%

43.7

2.3

33.97%

44.81

2.24

45.04%

3300

0

41.88

2.15

29.88%

43.58

2.38

31.94%

44.66

2.2

44.31%

3400

0

41.74

2.18

28.53%

43.54

2.42

31.12%

44.64

2.3

42.18%

3500

0

41.42

2

28.89%

43.28

2.43

29.19%

44.34

2.44

37.11%

3600

0

41.22

2

27.59%

43.17

2.44

28.35%

44.31

2.52

35.68%

3700

0

40.92

2

25.75%

42.88

2.34

27.65%

44

2.62

31.96%

3800

0

40.79

2.17

23.03%

42.51

2.43

24.45%

43.63

2.52

30.51%

3900

0

41.15

2.15

25.26%

42.8

2.43

26.14%

43.84

2.52

32.02%

4000

0

41.58

2.09

28.68%

43.1

2.41

28.24%

44.11

2.59

33.16%

4100

0

41.72

2.04

30.35%

43.52

2.39

31.37%

44.1

2.59

33.08%

4200

0

41.8

1.88

33.55%

43.22

2.22

31.52%

44.1

2.57

33.34%

4300

0

42.13

1.92

35.44%

43.59

2.21

34.47%

44.4

2.58

35.58%

4400

0

41.87

1.97

32.53%

43.38

2.2

33.00%

44.26

2.45

36.28%

4500

0

41.73

2

31.03%

43.31

2.19

32.62%

44.2

2.47

35.50%

4600

0

40.96

2

25.99%

42.77

2.18

28.93%

43.73

2.48

31.73%

4700

0

40.49

2.01

23.21%

42.3

2.1

26.96%

43.35

2.43

29.67%

4800

0

41.18

1.98

27.61%

42.9

2.14

30.37%

44.1

2.36

36.31%

4900

0

40.46

2

23.16%

42.23

2.15

25.91%

43.4

2.22

32.85%

5000

0

40.91

2

25.69%

42.6

2.13

28.48%

43.83

2.25

35.78%

5100

0

40.64

2.14

22.56%

42.3

2.25

25.16%

43.52

2.23

33.62%

5200

0

40.78

2.25

22.16%

42.44

2.42

24.16%

43.63

2.35

32.72%

5300

0

40.91

2.21

23.25%

42.52

2.41

24.71%

43.65

2.52

30.65%

5400

0

40.92

2.32

22.20%

42.57

2.54

23.72%

43.64

2.52

30.58%

5500

0

41.28

2.32

24.12%

42.91

2.53

25.75%

43.87

2.64

30.78%

5600

0

41.31

2.32

24.28%

43

2.52

26.39%

44.04

2.62

32.25%

5700

0

41.51

2.34

25.21%

43.28

2.55

27.82%

44.27

2.64

33.75%

5800

0

41.62

2.35

25.75%

43.3

2.57

27.73%

44.26

2.67

33.29%

5900

0

41.13

2.32

23.30%

42.9

2.49

26.10%

43.92

2.58

31.86%

6000

0

41.27

2.33

23.96%

43

2.5

26.60%

43.03

2.57

26.06%

6100

0

41.11

2.35

22.89%

42.78

2.51

25.19%

43.75

2.58

30.64%

6200

0

40.64

2.28

21.18%

42.23

2.45

22.74%

43.14

2.49

27.59%

6300

0

41.15

2.24

24.24%

42.71

2.41

25.81%

43.54

2.46

30.62%

6400

0

41.06

2.2

24.17%

42.71

2.38

26.14%

43.33

2.46

29.17%

6500

0

40.67

2.18

22.30%

42.27

2.34

24.02%

43.11

2.43

28.07%

6600

0

40.67

2.2

22.10%

42.29

2.37

23.83%

43.17

2.49

27.78%

6700

0

40.62

2.18

22.05%

42.33

2.35

24.26%

43.19

2.49

27.90%

6800

0

40.95

2.2

23.57%

42.47

2.37

24.84%

43.36

2.521

28.66%

6900

0

40.66

2.15

22.56%

42.28

2.35

23.98%

43.18

2.53

27.40%

7000

0

41.28

2.12

26.39%

42.91

2.34

27.84%

43.75

2.51

31.49%

7100

0

40.73

2.04

24.16%

42.34

2.27

25.17%

43.42

2.45

29.90%

7200

0

41.15

1.98

27.42%

42.85

2.52

25.50%

43.92

2.39

34.39%

7300

0

41

1.88

27.90%

42.74

2.12

29.55%

43.68

2.31

33.67%
