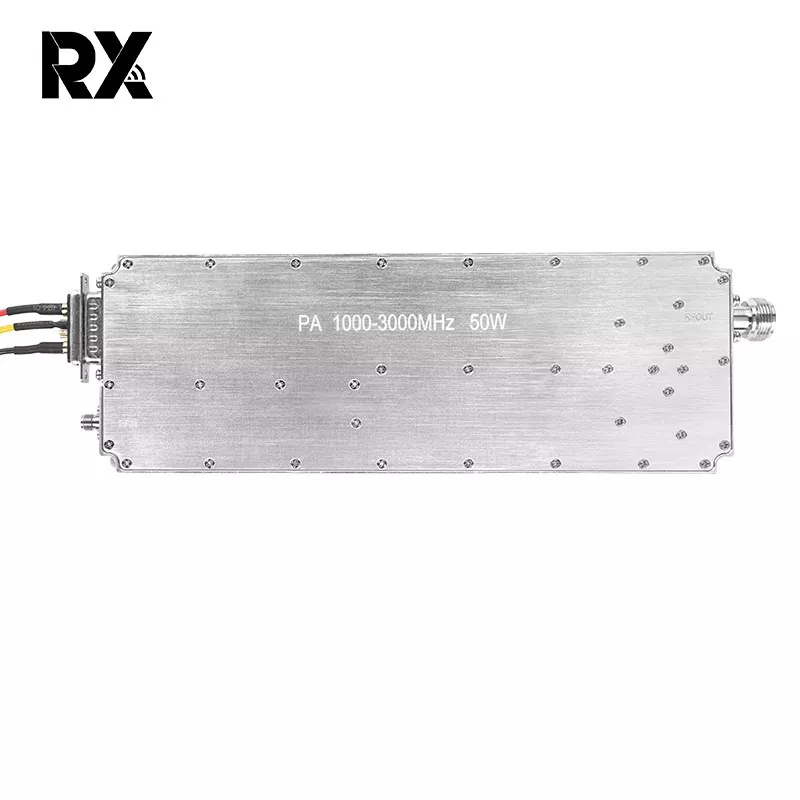

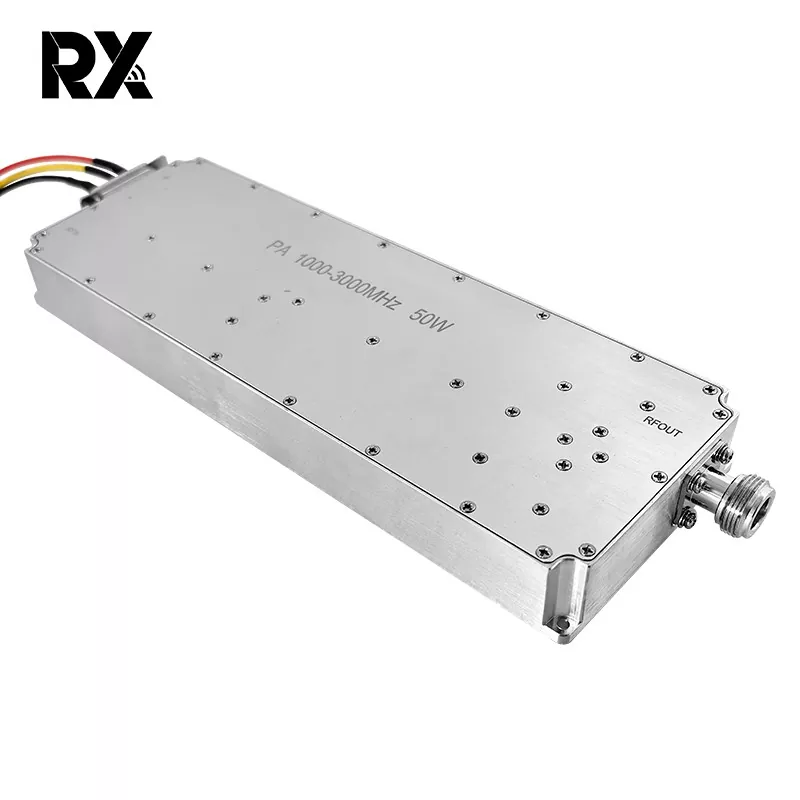

1000-3000MHz 50W وائیڈ بینڈ پاور ایمپلیفائر ماڈیول

یہ 1000-3000MHz 50W وائیڈ بینڈ پاور ایمپلیفائر ماڈیول ایک اعلی کارکردگی والا 50W وائڈ بینڈ پاور ایمپلیفائر ماڈیول ہے جو 1000MHz سے 3000MHz کی وسیع فریکوئنسی رینج میں کام کرتا ہے۔ اعلی درجے کی مائکروویو سرکٹری اور اعلی معیار کے سیمی کنڈکٹر اجزاء کے ساتھ ڈیزائن کیا گیا ہے، یہ پیشہ ورانہ ایپلی کیشنز کے لیے تیار کیا گیا ہے جو غیر معمولی طاقت، بینڈوتھ اور استحکام کا مطالبہ کرتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ایک حقیقی وائیڈ بینڈ حل کے طور پر، ماڈیول کی بنیادی قیمت اس کی شاندار فریکوئنسی موافقت اور مضبوط پاور آؤٹ پٹ کی صلاحیت میں ہے۔ ایک مقررہ فریکوئنسی کے لیے بہتر بنائے جانے کے بجائے، یہ پوری مخصوص بینڈوڈتھ میں مستحکم اور قابل اعتماد ایمپلیفیکیشن کارکردگی فراہم کرتا ہے۔ یہ ملٹی بینڈ سسٹمز، فریکوئنسی ہاپنگ ایپلی کیشنز، اور R&D ٹیسٹنگ منظرناموں کے لیے ایک مثالی انتخاب بناتا ہے۔ ہم لچکدار تکنیکی موافقت پیش کرتے ہوئے، مخصوص کسٹمر کی ضروریات کے مطابق تعدد بینڈ کی تخصیص کی بھی حمایت کرتے ہیں۔

1000-3000MHz 50W وائیڈ بینڈ پاور ایمپلیفائر ماڈیول بڑے پیمانے پر اہم شعبوں میں استعمال ہوتا ہے جیسے کہ جدید مواصلاتی انفراسٹرکچر، ریڈار کا پتہ لگانے کے نظام، اور ڈرون ڈیفنس (FPV کاؤنٹر میژرز)، جو سگنل کوریج کو بڑھانے، سسٹم کی رینج کو بڑھانے، اور کیپ روٹی کو بڑھانے کے لیے بنیادی جزو کے طور پر کام کرتا ہے۔

بنیادی مصنوعات کے فوائد

1. الٹرا وائیڈ بینڈوتھ اور بہترین ہموار پن

وسیع فریکوئینسی کوریج: 1000MHz سے 3000MHz تک مسلسل کوریج، L-band، S-band، اور جزوی C-band ایپلی کیشنز کے ساتھ ہم آہنگ۔ ایک واحد ماڈیول آر ایف چینز میں پیچیدگی کو کم کرتے ہوئے متعدد سسٹمز کی ضروریات کو پورا کرتا ہے۔

سپیریئر فلیٹنس: پورے آپریٹنگ بینڈ میں بہترین آؤٹ پٹ پاور فلیٹنس فریکوئنسی کی مختلف حالتوں سے قطع نظر مسلسل سگنل ایمپلیفیکیشن کو یقینی بناتا ہے۔ یہ براڈ بینڈ سگنلز اور سپیکٹرم مانیٹرنگ ایپلی کیشنز کے لیے اہم ہے۔

2. مستحکم ہائی پاور آؤٹ پٹ

50W سیچوریٹڈ پاور: 50W تک RF آؤٹ پٹ پاور فراہم کرتا ہے، جس سے سگنل ٹو شور کے تناسب اور کمیونیکیشن لنکس کی فالتو پن میں نمایاں بہتری آتی ہے۔ مؤثر طریقے سے ریڈار کا پتہ لگانے کی حد یا ڈرون FPV انسداد پیمائش کے نظام کی آپریشنل کوریج کو بڑھاتا ہے۔

اعلی لکیریٹی اور افادیت: آپٹمائزڈ سرکٹ ڈیزائن اعلی پاور آؤٹ پٹ کو یقینی بناتا ہے جبکہ اچھی لکیریٹی اور پاور ایڈڈ کارکردگی کو برقرار رکھتا ہے، سگنل کی مسخ کو کم کرتا ہے اور نظام کی بجلی کی مجموعی کھپت اور گرمی کی کھپت کو کم کرتا ہے۔

3. اعلی قابل اعتماد ڈیزائن اور ناہموار پن

صنعتی درجے کے معیارات: دھاتی ڈھال والے مکانات اور اعلیٰ کارکردگی والے تھرمل سبسٹریٹ کو نمایاں کرتا ہے، جو طویل عرصے تک مکمل لوڈ آپریشن کے دوران تھرمل اور برقی استحکام کو یقینی بناتا ہے۔

جامع تحفظ کے سرکٹس: زیادہ درجہ حرارت اور زیادہ VSWR حالات کے خلاف مربوط اندرونی تحفظات لوڈ کی عدم مطابقت یا ماحولیاتی بے ضابطگیوں کی وجہ سے آلے کو پہنچنے والے نقصان کو روکتے ہیں، جس سے نظام کی مجموعی اعتباریت میں اضافہ ہوتا ہے۔

4. لچکدار حسب ضرورت خدمات

حسب ضرورت فریکوئنسی بینڈز: ہم مختلف ایپلی کیشنز کی منفرد ضروریات کو سمجھتے ہیں۔ معیاری بینڈ (1000–3000MHz) کے علاوہ، ہم آپ کے سسٹم کی آپریٹنگ فریکوئنسی سے بالکل مماثل ہونے کے لیے گاہک کے مخصوص فریکوئنسی بینڈز (مثلاً، مخصوص ذیلی بینڈز) کے لیے گہرائی سے تخصیص کی حمایت کرتے ہیں۔

انٹرفیس اور فارم فیکٹر موافقت: آپ کے سسٹم میں ہموار انضمام کو یقینی بنانے کے لیے حسب ضرورت ان پٹ/آؤٹ پٹ انٹرفیس، کنٹرول منطق، طول و عرض، اور بڑھتے ہوئے اختیارات دستیاب ہیں۔

5. پیشہ ورانہ درخواستوں کی وسیع رینج

مواصلات: پوائنٹ ٹو پوائنٹ اور پوائنٹ ٹو ملٹی پوائنٹ براڈ بینڈ کمیونیکیشنز، سیٹلائٹ کمیونیکیشن ٹرمینلز، اور لیبارٹری یا پروڈکشن ٹیسٹ سسٹم میں عام مقصد کے ڈرائیور یا آخری مرحلے کے ایمپلیفائر کے طور پر موزوں۔

ریڈار اور الیکٹرانک وارفیئر سسٹمز: مختلف سراغ لگانے، نگرانی کے ریڈار، اور الیکٹرانک انسداد پیمائش کے آلات کے لیے بنیادی طاقت کا اضافہ فراہم کرتا ہے۔

ڈرون ڈیفنس اور ایف پی وی کاؤنٹر میژرز: انسداد ڈرون سسٹمز میں ایک اہم ٹرانسمیٹنگ یونٹ کے طور پر کام کرتا ہے، مضبوط مداخلت کی طاقت فراہم کرتا ہے جو غیر مجاز ڈرون ریموٹ کنٹرول اور ویڈیو ٹرانسمیشن سگنلز کو دبانے کی صلاحیت رکھتا ہے۔

تفصیل	علامت	کم از کم	ٹائپ کریں۔		زیادہ سے زیادہ	یونٹ	تبصرہ
آپریٹنگ فریکوئنسی	بی ڈبلیو	1.0			3.0	گیگا ہرٹز
ان پٹ پاور	پن		0			ڈی بی ایم
آؤٹ پٹ پاور CW	Psat	47				ڈی بی ایم	مسلسل لہر
طاقتحاصل کرنا	جی پی	47				ڈی بی ایم	@ پن=0 dBm
چھوٹا سنگل گین فلیٹنس	△ جی				±2.0		@ پن=-30 dBm
پاور گینچپٹا پن	△ جی پی				±1.0	ڈی بی	@ پن=0 dBm
جعلی دبانا	حوصلہ افزائی		-60			ڈی بی سی
ان پٹ ریٹرن نقصان	ایس 11		-15			ڈی بی
آپریٹنگ وولٹیج	وی ڈی سی	28	28		32	V
موجودہ کھپت	A				12	A	@ Psat
سوئچنگ ٹائم	ٹن/ٹاف		2		5	ہم	@ 1kHz TTL، پن=0 dBm
آر ایف کنیکٹر ان پٹ		ایس ایم اے، خاتون

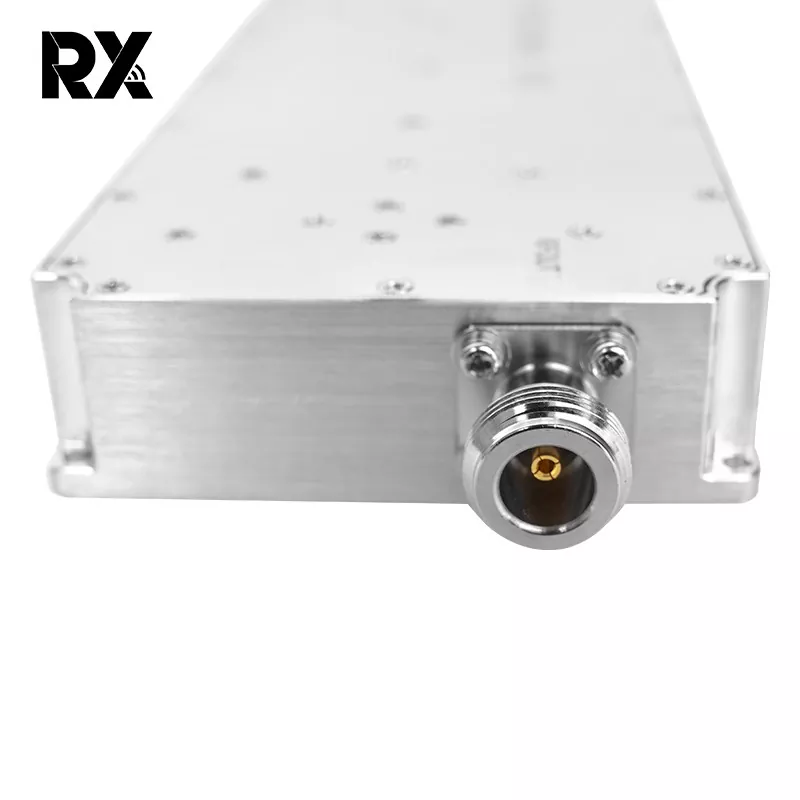

آر ایف کنیکٹر آؤٹ پٹ		ایس ایم اے، خاتون
وزن					1.0	کلو
لمبائی * چوڑائی * اونچائی		200×105×24				ملی میٹر
زیادہ سے زیادہ ان پٹ پاور	پن میکس	≤10				ڈی بی ایم

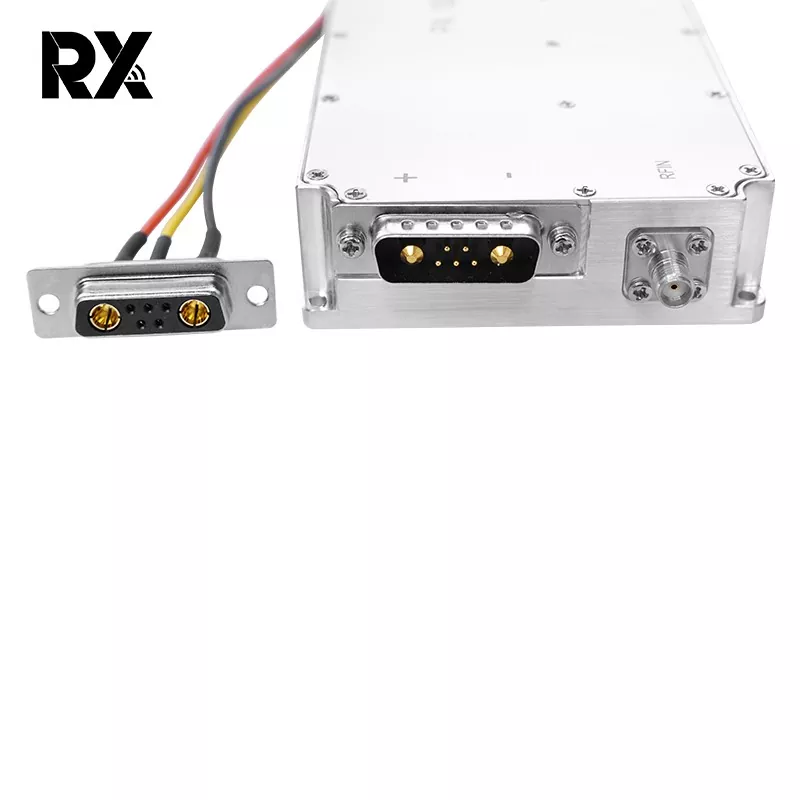

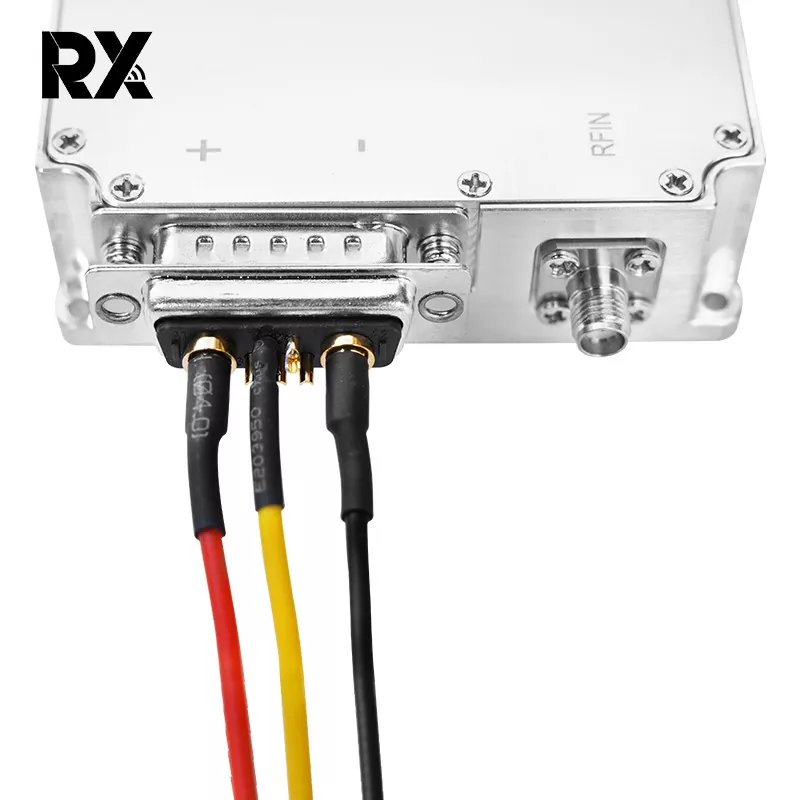

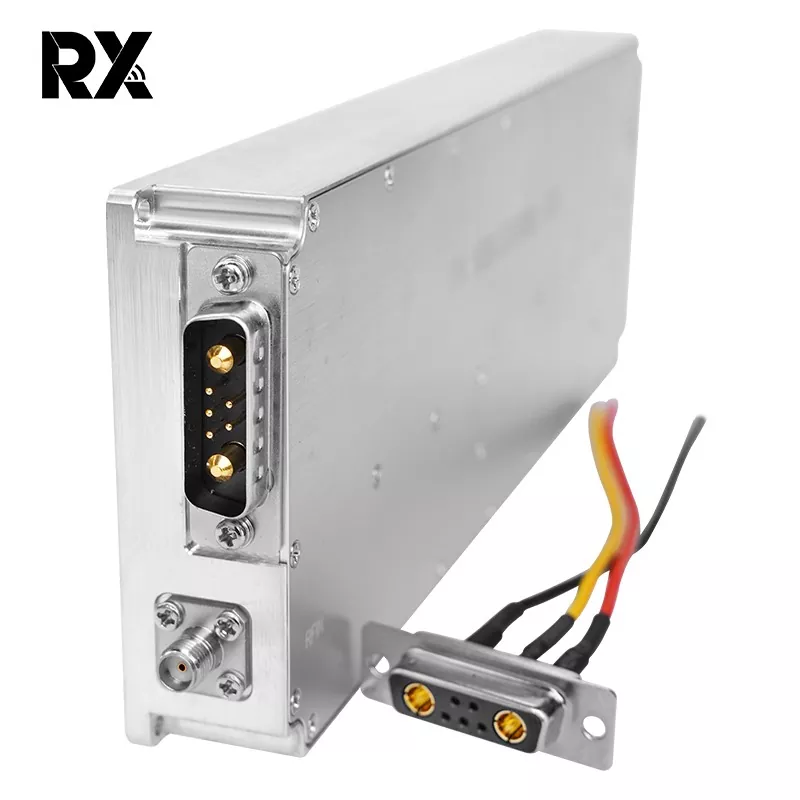

انٹرفیس کی تعریف (لائن)	وی ڈی ڈی	ریڈ لائن		28 وی ڈی سی
	جی این ڈی	بلیک لائن		گراؤنڈ
	SW	سفید لکیر		یمپلیفائر فعال (حد:+5V سے VDD)
مجموعی طول و عرض
